Relé SRD-05VDC-SL-C — Compilação Técnica
Identificação
-
Modelo: SRD-05VDC-SL-C
-
Fabricante: Songle
-
Tipo: Relé eletromecânico
-
Estado em repouso: SPDT (Single Pole Double Throw)
Características elétricas da bobina
| Parâmetro | Valor |
|---|---|
| Tensão nominal da bobina | 5 V DC |
| Resistência da bobina | ~70 Ω |
| Corrente da bobina | ~70 mA |
| Potência da bobina | ~0,36 W |
⚠️ Importante: GPIOs de microcontroladores não suportam essa corrente diretamente.
Capacidade dos contatos
| Tipo de carga | Especificação |
|---|---|
| AC (resistiva) | 10 A @ 250 VAC |
| AC (resistiva) | 10 A @ 125 VAC |
| DC | 10 A @ 30 VDC |
| DC (baixo uso) | 10 A @ 28 VDC |
Valores válidos para cargas resistivas. Para cargas indutivas (motores, bombas), a corrente segura é menor.

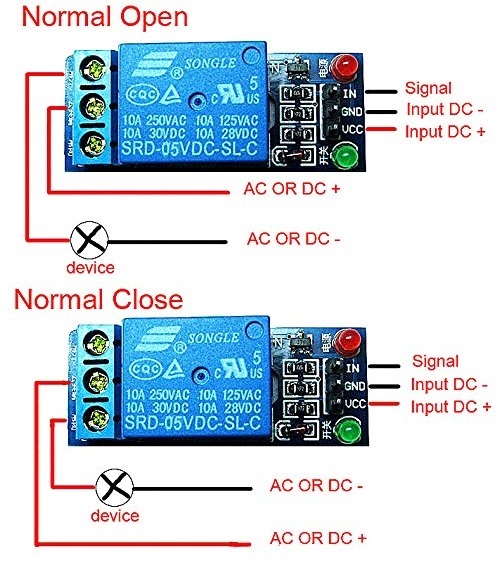

Configuração dos contatos
-
COM — Comum
-
NO (Normally Open) — Aberto em repouso
-
NC (Normally Closed) — Fechado em repouso
Estado padrão (bobina desligada):
-
COM → NC conectado
-
COM → NO desconectado
Estado energizado:
-
COM → NO conectado
-
COM → NC desconectado
Isolamento
-
Isolamento elétrico total entre:
-
Circuito de controle (bobina)
-
Circuito de potência (contatos)
-
-
Ideal para separar baixa tensão (MCU) de alta tensão (AC)
Vida útil
| Tipo | Ciclos |
|---|---|
| Mecânica | ≥ 10⁷ operações |
| Elétrica | ≥ 10⁵ operações |
Pinagem (relé “cru”, sem módulo)
-
2 pinos da bobina (não polarizados)
-
3 pinos de contato: COM / NO / NC
A disposição física pode variar, mas segue o padrão Songle.
Uso com microcontroladores
Como a bobina consome ~70 mA, é necessário:
Circuito mínimo recomendado
- Transistor NPN (ex: 2N2222, BC337) ou MOSFET lógico
- Diodo flyback (1N4148 ou 1N4007)
- Resistor de base (~1kΩ)
Isso evita:
-
Queima do GPIO
-
Picos de tensão ao desligar a bobina

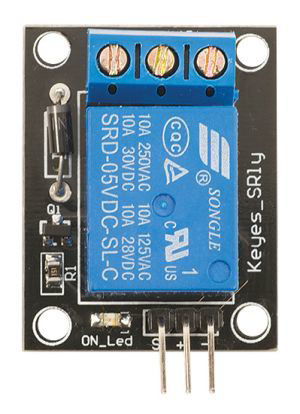

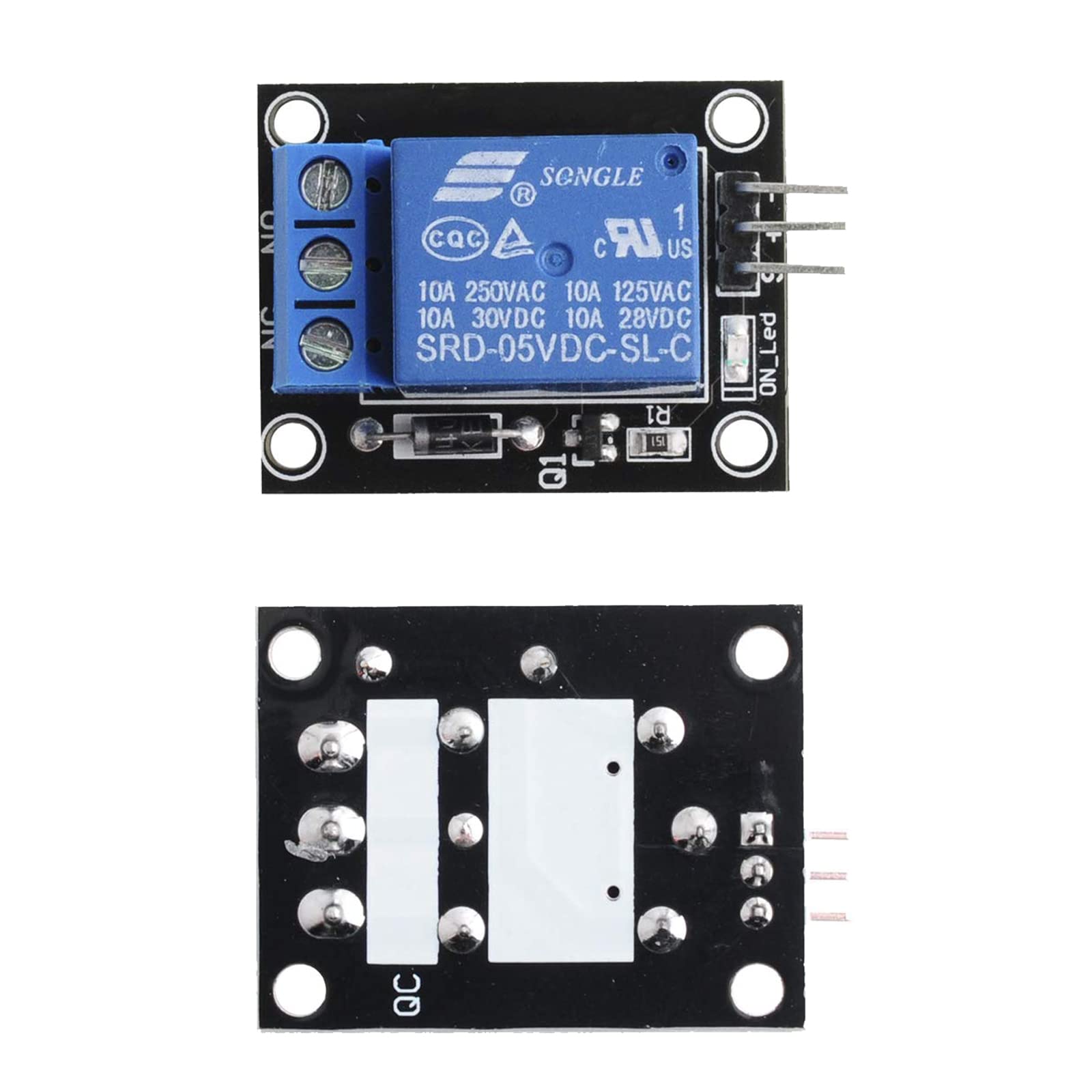

Módulos prontos com SRD-05VDC-SL-C
Módulos comuns incluem:
-
Transistor já integrado
-
Diodo flyback
-
LED indicador
-
Às vezes optocoplador
Pinagem típica do módulo:
| Pino | Função |
|---|---|
| VCC | 5V |
| GND | Terra |
| IN | Sinal de controle |
⚠️ Alguns módulos são ativo em nível baixo (LOW).
Aplicações comuns
-
Automação residencial
-
Controle de:
-
Lâmpadas
-
Bombas
-
Ventiladores
-
Solenoides
-
-
Interfaces entre Arduino/ESP e cargas AC/DC
Limitações importantes
-
❌ Não é SSR (há partes mecânicas)
-
❌ Ruído elétrico e mecânico (clique)
-
❌ Tempo de comutação relativamente alto (~10 ms)
-
❌ Não indicado para PWM ou chaveamento rápido
Boas práticas de uso
-
Usar snubber RC em cargas indutivas AC
-
Garantir trilhas largas para alta corrente
-
Manter separação física entre AC e lógica
-
Preferir relé de estado sólido (SSR) para cargas sensíveis ou chaveamento frequente
Comparação rápida
| Tipo | Vantagem | Desvantagem |
|---|---|---|
| SRD-05VDC-SL-C | Barato, robusto | Mecânico |
| SSR | Silencioso, rápido | Dissipação térmica |
| MOSFET | Alta eficiência | DC apenas |
