Sensor de Corrente Não Invasivo SCT-013-050 (50 A / 1 V)
Sobre

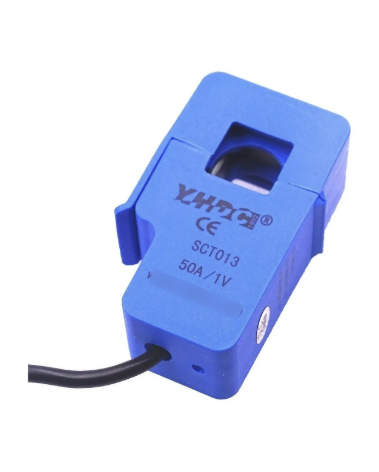

Transformador de corrente (CT) de núcleo bipartido da YHDC, usado para medir corrente alternada sem cortar o condutor: o clamp abraça um único fio. O modelo SCT-013-050 mede de 0 a 50 A AC e entrega 0–1 V AC na saída, pois já traz um burden resistor interno. Por isso não precisa de resistor externo, ao contrário do SCT-013-000 (saída em corrente, 100 A : 50 mA).
Limitação
Nenhuma URL foi fornecida. A nota foi montada a partir de datasheets e páginas públicas da família SCT-013. Os valores específicos do -050 são os da tabela de modelos; o que foi derivado está marcado como “calculado”.
Especificações
- Faixa de entrada: 0–50 A AC
- Saída: 0–1 V AC (50 A → 1 V)
- Abertura do clamp: 13 mm × 13 mm
- Cabo de 1 m com plugue P2 de 3,5 mm (padrão)
- Não linearidade: ±3% (entre 10% e 120% da corrente nominal)
- Frequência: 50 Hz a 1 kHz (datasheet YHDC)
- Temperatura de operação: -25 °C a +70 °C
- Núcleo de ferrite; invólucro UL94-V0
- Isolamento do condutor medido: até 660 V (datasheet YHDC)
Funcionamento
- A relação de espiras do SCT-013-000 é 1:1800 (100 A : 50 mA).
- No -050, o burden interno converte a corrente secundária em tensão. Calculado: 50 A ÷ 1800 ≈ 27,8 mA, então o burden é ≈ 36 Ω.
- O sinal é AC e oscila em torno de 0 V, com picos negativos.
Uso com ESP32 / microcontroladores
O ADC da ESP32 só lê 0–3,3 V, então o sinal precisa de um circuito de bias que o centre em ~1,65 V (divisor resistivo + capacitor de ~10 µF).
- Pino: usar ADC1 (GPIO32–39). O ADC2 não funciona com Wi-Fi ligado.
- Calibração: constante 50 (50 A → 1 V). Com EmonLib:
emon.current(34, 50). - Software: subtrair o offset (média das amostras) e calcular o RMS.
- Faixa útil (calculado): em 50 A RMS o pico é ≈ 1,41 V, ou seja 1,65 + 1,41 ≈ 3,06 V, fora da região linear do ADC da ESP32 clássica (~0,15–2,45 V). Na prática, leitura confiável até ~28 A RMS. Para a faixa completa ou para correntes baixas, usar um ADS1115 externo (I²C).
- Instalação: o clamp deve abraçar somente um condutor (fase ou neutro). Se envolver os dois, as correntes se cancelam e a leitura é zero.
- Segurança: nunca abrir o clamp com o circuito secundário de um modelo de saída em corrente (-000) desconectado. No modelo de tensão (-050) o risco é menor, mas o clamp envolve fiação energizada.
Casos de uso
- Monitorar consumo de ar-condicionado, chuveiro elétrico, bombas e motores
- Estimar potência e energia (com tensão assumida ou medida)
- Detectar equipamento ligado, travado ou em sobrecarga
Variantes da família
| Modelo | Entrada | Saída |
|---|---|---|
| SCT-013-000 | 0–100 A | 0–50 mA (sem burden) |
| SCT-013-030 | 0–30 A | 0–1 V |
| SCT-013-050 | 0–50 A | 0–1 V |
| SCT-013-060 | 0–60 A | 0–1 V |
| SCT-013-000V | 0–100 A | 0–1 V |
